JDZ型軸向內壓式波紋補償器

JDZ型軸向內壓式波紋補償器

產品簡介:軸向內壓式波紋補償器補償管線因溫度變化而伸長或縮短的配件,熱力管線上所利用的主要有波形補償器和波紋管兩種。軸向內壓式波紋補償器習慣上也叫減震式波紋補償器,波紋管,膨脹節,或伸縮節。由構成其工…


【好管道 91入口造】
     鞏義市91入口供水材料有限公司專業生產各種型號補償器,型號齊全,質量保證,支持來圖定製。

(1)JDZ型軸向內壓式波紋補償器均按國標標準加工製作,口徑不同,高度不同。如有特殊長度要求,波數要求請及時聯係旺旺在線客服或者加客服QQ:2172152931
(2)隨貨發檢驗報告、合格證等資料。
(3)承接各種大型工程,如:【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管;蘭州市政建設集團有限責任公司;合肥地鐵2號線;江蘇江都建設集團有限公司;陝西華海水利工程有限公司;新疆和山巨力化工有限公司;北京興順康蘭工程機械有限公司等等】
(4)出口孟加拉汙水處理廠工程,中南亞等地區
(5)報價均為出廠價,不含稅運。可開17%增值稅專用發票,如需含稅運請提前說明。
(6)產品型號過多,價格無法一一注明,下單前請谘詢旺旺或者電話:13526621751

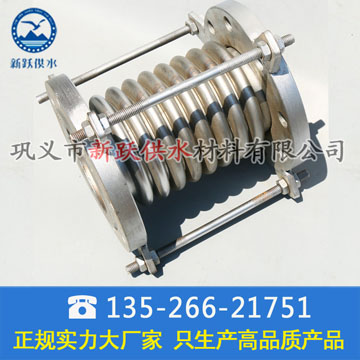

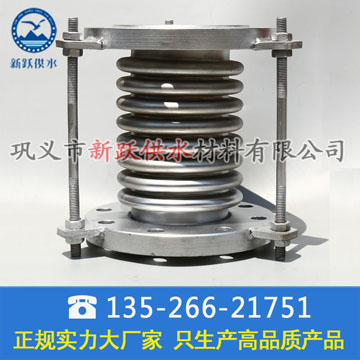

······以下圖片均(jun1)為91入口供水廠家實景實地拍攝,盜圖必究!······


產品簡介:
    軸向內壓式波紋補償器補償管線因溫度變化而伸長或縮短的配件,熱力管線上所利用的主要有波形補償器和波紋管兩種。
    軸向內壓式波紋補償器習慣上也叫減震式波紋補償器,波紋管,膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端   管、支架、法蘭、導管等附件組成。
    軸向內壓式波紋補償器屬於一種補償元件。利用其工作主體波紋管的有效伸縮變形,以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化,或補償管線、導管、容器等的軸向、橫向和角向位移。也可用於降噪減振。在現代工業中用途廣泛。
    軸向內壓式波紋補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為:波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型,其中以波紋補償器較為常用,主要為保障管道安全運行,具有以下作用:
  1.補償吸收管道軸向、橫向、角向熱變形。
  2. 波紋補償器伸縮量,方便閥門管道的安裝與拆卸。
  3.吸收設備振動,減少設備振動對管道的影響。
  4.吸收地震、地陷對管道的變形量。
軸向型內壓式波紋補償器(型號:BN) 軸向內壓式波紋補償器(型號:BN)
位移方向:軸向(少量的橫向、角向)
工作壓力:(MPa)0.6、1.0、2.5
公稱通徑:DN15~DN3000
    該膨脹節由一個波紋管及結構組成,主要用於吸收軸向位移和少是的橫向、角向位移、,結構簡單,造價低,又稱通用型補償器。
 軸向內壓式波紋補償器技術參數

通徑DN 長度mm   波數 壓力等級 Mpa 波紋管
有效麵積
cm 2
最大
外徑尺寸
mm
法蘭
(mm)
接管
(mm)
0.25 0.6 1.0 1.6 2.5
軸向補償量 mm/ 剛度 N/mm
32 160/250 264/280 8 25/21 22/26 20/26 18/63 15/98 16 225
244/291 316/321 16 50/11 46/14 41/14 36/32 31/47
40 164/259 269/289 8 25/28 22/44 20/44 18/89 15/106 23 244
230/304 319/334 16 50/14 46/22 41/22 36/45 31/55
50 172/276 282/306 8 25/30 22/51 20/70 18/70 15/138 67 259
240/342 347/372 16 50/16 46/26 41/35 36/35 31/70
65 215/294 300/322 8 33/28 30/35 26/44 22/55 19/68 55 270
260/334 340/362 12 42/16 38/22 38/32 34/40 29/50
80 240/338 344/366 8 40/20 36/26 34/33 28/41 24/54 81 284
270/368 374/390 10 53/14 49/17 49/21 43/26 38/33
100 235/317 323/345 6 45/47 45/60 40/75 35/93 29/117 121 304
305/381 387/409 10 76/26 74/32 64/40 57/50 49/63
125 282/314 316/342 5 48/38 42/47 38/59 34/74 29/92 180 334
382/386 388/414 9 85/23 77/29 66/36 58/45 50/56
150 282/389 338/367 5 49/42 44/50 40/62 34/78 29/97 257 364
356/399 402/427 8 79/34 71/43 64/51 54/59 46/65
200 280/384 348/372 4 52/49 46/55 42/68 38/78 34/111 479 442
340/402 402/426 6 73/31 65/44 59/52 53/58 48/78
250 315/379 415/379 4 72/30 65/34 59/42 52/45 47/55 796 507
393/459 493/399 6 108/16 97/21 87/35 79/39 71/47
300 366/427 466/467 4 72/51 65/55 59/59 52/65 47/71 1105 562
464/525 564/565 6 108/32 97/35 87/37 79/41 71/45
350 397/452 497/492 4 72/58 65/62 59/67 52/74 47/81 1307 622
509/564 609/604 6 108/38 97/41 87/44 79/48 71/47
400 412/478 512/518 4 72/54 65/58 59/62 52/68 47/75 1611 700
522/588 622/628 6 108/36 97/39 87/43 79/47 71/52
450 503/498 503/523 4 108/32 97/35 87/37 79/41 71/45 1972 760
503/658 603/648 6 162/20 145/22 131/23 118/25 106/28
500 431/523 531/554 4 108/59 97/64 87/68 79/75 71/82 2445 835
531/655 631/742 6 162/34 145/37 131/39 118/43 106/48
600 478/548 578/588 4 108/74 97/80 87/85 79/94 71/103 3534 980
658/679 758/781 6 162/42 145/45 131/49 118/53 106/60
700 490 590 4 108/67 97/72 87/77 79/85 71/95 4717 1110
690 790 6 162/42 145/45 131/49 118/53 106/60
800 502 602 4 120/88 108/95 102/102 94/112 82/123 5822 1265
610 710 6 183/67 164/72 156/77 144/85 125/93
900   689 4 120/84 108/90 102/97 94/107 82/117 7620 1186
  850 6 183/60 164/65 156/69 144/76 125/84
1000   692 4 120/91 108/98 102/105 94/116   9043 1286
