一、產品特點：
該膨脹節的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉杆或舌管）來承受內壓推力。因此管係隻需中間固定支架，此類膨脹節隻能吸收軸向位移。
二、安裝使用注意事項：
  1.此類膨脹節一般應用在架空的直線上，水平安裝。
  2.膨脹節安裝完畢後，所有的小拉杆須拆除。
  3.為減少膨脹節對支架的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉杆實現）。

三.曲管壓力平衡波紋補償器性能：

1.曲管壓力平衡波紋補償器是按照GB／T12777—99和美國《EJMA》標準輔助計算機優化設計、製造而成，適用於石化、鋼鐵、電力、有色金屬等部門，安裝在管道的拐彎處或與設備相連的空間官道上。它能補償軸向位移、橫向位移，而不會對管道係統或其它設備產生內壓推力。
2.曲管壓力平衡波紋補償器常用於泵、壓縮機、汽輪機及其它對載荷敏感的管道係統。能迅速衰減由於啟動、停車等引起係統壓力波振動，消除水機，且能吸振降噪，保證設備安全運行。
3.0.2Mpa係列產品可用於介質溫度≤150℃，全真空到0.2Mpa壓力範圍，如電廠的汽機排氣管道等；0.6Mpa係列產品可用於介質溫度達250℃、工作壓力達0.6Mpa，如壓縮機的排氣管道或石油化工的工藝管道等。
4.大拉杆，是承受壓力載荷的構件，吸收橫向位移時相對於撐板要有一定量偏擺，使用時其上的緊固螺母要旋到位又要避免旋壓過緊而影響活動。
5.P58

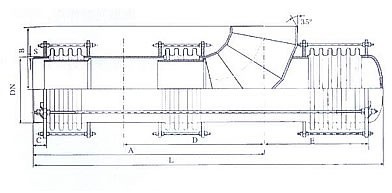

6.表中所列產品裝有內襯筒，介質從彎頭流入（見產品示意圖），若介質流向與示意圖相反，即從通道端流入，彎頭流出，則用戶應在訂貨合同或協議中明文說明，以使產品製造時，將內襯筒掉頭焊裝。
7.產品中的小拉杆是安裝、運輸、調整時起作用，不可作為承力件，小拉杆在管道安裝完畢後必須拆除，方可投入運行。
8.如果您所需的產品，其工作溫度、工作壓力、規格尺寸，彈性力、材料、連接尺寸等另有要求時，請與我公司聯係，我公司將為您專門設計製造。
四、產品代號示意圖：

SKD:-BZYP(SK)·pd/DN×n-J(F)

本公司膨脹節代號

J接管

連接形式

直管壓力平衡型

F法蘭

波數和

結構形式：S雙層；K鎧裝環

公稱通徑

設計壓力（Kg.cm2）
