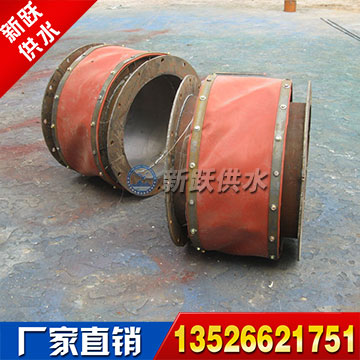

XB型圓形纖維織物補償器

名稱：XB型風道纖維織物補償器（圓形）1、補償膨脹：可以補償多方向，大大優於隻能單式補償的金屬補償器。2、補償安裝誤差，由於管道聯接過程中，係統誤差在所難免，纖維補償器較好的消除安裝安裝誤差。3、消聲隔振：…

產品介紹相關產品相關資訊立即訂購阿裏巴巴入口鏈接

【好管道 91入口造】

鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定製。

（1）XB型圓形纖維織物補償器均（jun1）按國標標準加工製作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯係客服QQ：2172152931或者添加微信：13140182505

（2）隨貨發檢驗報告、合格證等資料。

（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陝西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】

（4）出口孟加拉汙水處理廠工程，中南亞等地區

（5）報價均為出廠價，不含稅運。可開13％增值稅專用發票，如需含稅運請提前說明。

（6）產品型號過多，價格無法一一注明，下單前請谘詢旺旺或者電話：13140182505

······以下圖片均為91入口供水廠家實景實地拍攝，盜圖必究！······

名稱：XB型風道纖維織物補償器（圓形）

1、補償膨脹：可以補償多方向，大大優於隻能單式補償的金屬補償器。
2、補償安裝誤差，由於管道聯接過程中，係統誤差在所難免，纖維補償器較好的消除安裝安裝誤差。
3、消聲隔振：纖維織物、保濕棉本身具有吸聲、隔振功能，能有效地減少鍋爐、風機等係統的噪聲和振動。
4、無反推力：由於主體材料為纖維織物、無力的傳遞。用纖維補償器可簡化設計、避免使用大的支座，節省大量的材料和勞動力。
5、良好的耐高溫、耐腐蝕性：使用的氟塑料、有機矽材料較好的耐高溫和耐腐蝕性能。
6、密封性好：有比較完善的生產裝配係統，纖維補償器基本無泄漏。
7、體輕、結構簡單、安裝維修方便。
8、價格低於金屬補償器，質量優於進口產品。價格是進口產品的1/2-1/5。

設計溫度下材料等級

序號	設計溫度	溫度等級代號	圈帶組成類別	接管材質	導流筒材質	備注
1	T≤350℃	A	Ⅰ	Q235A	Q235A	隔熱保溫層填充矽酸鋁纖維棉，耐熱襯裏采用迷宮式結構
2	350℃<T<650℃	B	Ⅱ	Q235A 、 16Mn	16Mn
3	650℃<T<1200℃	C	Ⅲ	16Mn	16Mn

注：

Ⅰ類圈帶為：

麵層矽橡膠玻璃纖維織物布；
第二層為夾絲玻璃纖維布；
第三層為石棉簾布；
第四層聚乙烯薄膜；
第五層為石棉毯；
第六層為不鏽鋼金屬絲網。

Ⅱ類圈帶為

麵層矽橡膠玻璃纖維織物布；
第二層為工業用帆布；
第三層為石棉簾布；
第四層為玻璃纖維毯；
第五層為石棉布；
第六層為夾絲玻璃纖維布；
第七層為不鏽鋼金屬絲網。

Ⅲ類圈帶為：

麵層矽橡膠玻璃纖維織物布；
第二層為工業用帆布；
第三層為矽酸鋁玻璃纖布；
第四層為石棉布；
第五層為含鋯玻璃纖維毯；
第六層為夾絲玻璃纖維布；
第七層為不鏽鋼絲。

XB型風道纖維織物補償器（圓形）

應用範圍：

1、鍋爐廠 2、水泥廠 3、鋼鐵廠、熔煉爐、焚燒爐 4、熱電廠及核電站 5、空調送風係統 6、玻璃廠、礦業 7、石油化工企業 8、空所及煤所清潔廠 9、風機廠 10、鋁廠和碳素廠

材料表

序號	名稱	材料	數量
1	法蘭	Q253 A3	2件
2	內套筒	A3	1件
3	外套筒	A3	1件
4	纖維織物	玻纖布	1層
5	隔熱層	岩棉、石棉絨	適量
6	限位器	Q235 35#螺栓	4-12套
7	螺栓	35#	定量

各種安裝長度位移補償量

安裝長度L			橫向位移		角向位移
安裝長度L	壓（-）	伸（+）	圓形	矩形	角向位移
300	-30	+10	15	11	8
350	-45	+15	23	16	8
400	-60	+20	30	21	8
450	-75	+25	37	26	8
500	-90	+30	45	31	10
550	-105	+35	53	37	10
600	-120	+40	60	43	10
650	-135	+45	68	48	10
700	-150	+50	75	53	10
750	-165	+55	83	59	12
800	-180	+60	90	64	12
850	-195	+65	98	69	12
900	-210	+70	105	74	15
950	-225	+75	112	79	15
1000	-240	+80	120	85	15
注：用戶如需超出表安裝長度，仍可設計製造。

規格和法蘭尺寸

圓形產品規格	Dw	D1	D2	D3	b	n	Φd
圓形產品規格	mm					n	Φd
Φ108	108	200	164	110	10	4	10
Φ156	159	251	215	161		8
Φ219	219	311	275	211		8
Φ273	273	365	330	275		12
Φ325	325	427	385	327
Φ377	377	479	435	379			12
Φ426	426	528	490	428
Φ480	480	595	540	483	12
Φ530	530	645	600	533
Φ630	630	745	700	633		16
Φ720	720	843	800	723		16
Φ820	820	943	900	823		20	14
Φ920	920	1043	1000	923
Φ1020	1020	1153	1100	1023	14
Φ1120	1120	1253	1200	1123
Φ1220	1220	1353	1300	1223
Φ1320	1320	1453	1400	1323		24
Φ1420	1420	1553	1500	1423	16	28
Φ1820	1820	1963	1910	1823		28	16
Φ2020	2220	2363	2310	2223		32
Φ2220	2220	2363	2310	2223	18	36
Φ2420	2420	2563	2510	2423	18	40
Φ2820	2820	2983	2915	2823	20	44	18
Φ3220	3220	3883	3315	3223	22	52
Φ3620	3620	3783	3715	3623	22	18

XB型風道纖維織物補償器（圓形）
安裝要求
1、法蘭螺栓應逐步均勻的加壓擰緊，所螺絲栓鬆緊度盡可能一致。使用條件惡劣的場合，除加平墊外可添加弱簧墊圈，以防螺母鬆動。
2、補償器與配套平焊法蘭之間應按工作溫度先用相應橡膠石棉墊片。
3、在試行時，應將補償器限位螺絲作適當調整，便於產品伸長或壓縮。
4、焊管連接時，應將限位螺絲適當鬆動，防止將補償器限位板拉彎或產品變形。
5、焊接作業時作遮蓋物遮住橡膠（織物）表麵，防止焊渣損傷產品。
