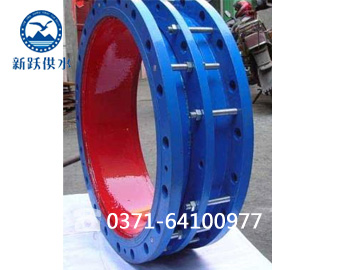

SSQP限位套管伸縮器

本產品專供電廠循環水係統管道與蝶閥配套。









SSQP限位套管伸縮器設計安裝數據表：



<TD style="BORDER-BOTTOM: windowtext 0.5pt solid; TEXT-ALIGN: center; BACKGROUND-COLOR: transparent; BORDER-TOP-COLOR: windowtext; BORDER-LEFT-COLOR: windowtext; BORDER-RIGHT: windowtext 0.5pt solid" class,="xl65">20-27

DN		標準型			法蘭連接尺寸			限位螺栓
毫米	英寸	最大長度	最小長度	安裝長度	D1	n-d	n-m	z-m
		mm	mm	mm
32	1.25	130	100	115	100	4-18	4-16	2-16
40	1.5	165	130	145	115	4-18	4-16	2-16
50	2	170	139	155	125	4-18	4-16	2-16
65	2.5	187	153	170	145	4-18	4-16	2-16
80	3	208	164	180	160	4-18	4-16	2-16
100	4	221	179	200	180	8-18	8-16	2-16
125	5	237	192	215	210	8-18	8-16	2-20
150	6	260	210	235	240	8-23	8-20	2-20
200	8	275	224	250	295	8-23	8-20	2-20
250	10	292	238	265	350	12-23	12-20	3-20
300	12	308	255	280	400	12-23	12-20	3-20
350	14	328	272	300	460	16-23	16-20	4-20
400	16	345	286	315	515	16-25	16-22	4-22
450	18	362	298	330	565	20-25	20-22	5-22
500	20	380	312	345	620	20-25	20-22	5-22
600	24	398	322	360	725	20-30
